Векса

Ливневые очистные сооружения

ЛОС Векса
Применение

Векса — локальные ливневые очистные сооружения из армированного стеклопластика, предназначенные для очистки поверхностных сточных вод от нефтепродуктов и взвешенных веществ, образующихся во время ливней, таяния снега и полива дорог.

Их применяют в комплексах ливневой канализации промышленных площадок, торговых центров и АЗС, а также с районов жилой застройки, со складов, мостовых переходов и автодорог. Также находят применение при отведении производственных стоков, процесс очистки которых подразумевает отстаивание и фильтрацию на сорбирующих материалах в виде активированного угля.

Технология очистки более сложных стоков, таких как шахтные, карьерные, подтоварные и пр. будет включать в себя дополнительные методы, такие как предварительная реагентная обработка стоков коагулянтами и флокулянтами.

Поверхностные, талые, дождевые и поливомоечные стоки, прошедшие очистку через ЛОС Векса, отводятся (самотеком или в напорном режиме) в городскую канализацию, а также на рельеф или в водоем.

Ливневые очистные сооружения Векса отвечают всем требованиям и нормам ПДК, которые предъявляют владельцы сетей канализации, водоканалы и природоохранные организации.

ЗагрязнительВзвешенные в-ваНефтепродукты?БПК5
мг/лмг/лмгO2
На входе, до130011030
Векса на выходе50,32
Векса-М на выходе30,052
Модели и характеристики
НаименованиеПроизводительностьГабариты и число?Рабочий?Масса?Цена
моделиоборудованиякорпусовобъем(сухая/с водой)с НДС
л/см³/чммм³труб
Векса-2-М27,22900х1500 - 1 шт3,770,4/4,2482 000 р.
Векса-3-М310,83200х1500 - 1 шт4,270,4/4,7503 000 р.
Векса-5-М5183600х1500 - 1 шт4,950,5/5,5по запросу
Векса-6-М621,64000х1500 - 1 шт5,870,6/6,5по запросу
Векса-8-М828,84800х1500 - 1 шт7,120,7/8по запросу
Векса-10-М10365240х2000 - 1 шт13,921,2/15,1по запросу
Векса-13-М1346,86400х2000 - 1 шт16,411,4/17,8по запросу
Векса-15-М15547040х2000 - 1 шт18,471,5/20,0по запросу
Векса-18-М1864,87940х2000 - 1 шт21,771,7/23,5по запросу
Векса-20-М20729540х2000 - 1 шт25,721,9/27,8по запросу
Векса-25-М259010050х2000 - 1 шт26,762/29по запросу
Векса-30-М3010810540х2000 - 1 шт28,52,2/30,8по запросу
Векса-35-М3512611800х2000 - 1 шт31,92,4/34,5по запросу
Векса-40-М401449540х2000 - 1 шт; 5040х2000 - 1 шт25,83/41,1по запросу
Векса-40-МА401449500х2400 - 1 шт39,62,9/42,5по запросу
Векса-45-М4516210040х2000 - 1 шт; 6440х2000 - 1 шт43,823,3/47,3по запросу
Векса-45-МА4516211600х2400 - 1 шт48,73,5/52,2по запросу
Векса-50-М5018011040х2000 - 1 шт; 6440х2000 - 1 шт45,73,5/49,2по запросу
Векса-50-МА5018012400х2400 - 1 шт52,23,6/55,8по запросу
Векса-60-М6021610540х2000 - 2 шт574,4/61,6по запросу
Векса-60-МА6021613500х2400 - 1 шт574/61по запросу
Векса-70-М7025211800х2000 - 2 шт63,84,8/69,6по запросу
Векса-80-М802889540х2000 - 2 шт; 5040х2000 - 2 шт76,26/82,2по запросу
Векса-80-МА8028812500х2400 - 1 шт; 9500х2000 - 1 шт74,45,2/80по запросу
Векса-100-М10036011040х2000 - 2 шт; 6440х2000 - 2 шт91,47/98,4по запросу
Векса-100-МА10036013500х2400 - 1 шт; 12500х2000 - 1 шт865,6/92по запросу
Векса-120-М12043210540х2000 - 4 шт1148,8/123,2по запросу
Векса-120-МА12043213500х2400 - 2 шт1148/122по запросу
Векса-160-М1605769540х2000 - 4 шт; 5040х2000 - 4 шт152,412/164,4по запросу
Векса-160-МА16057612500х2400 - 2 шт; 9500х2000 - 2 шт148,810,4/159,2по запросу
Векса-200-М20072011040х2000 - 4 шт; 6440х2000 - 4 шт182,814/196,8по запросу
Векса-200-МА20072013500х2400 - 2 шт; 12500х2000 - 2 шт172,211,2/183,2по запросу
Векса-240-МА24086413500х2400 - 4 шт22816/244по запросу
Векса-320-МА320115212500х2400 - 4 шт; 9500х2000 - 4 шт297,620,8/318,4по запросу
Векса-400-МА400144013500х2400 - 4 шт; 12500х2000 - 4 шт34422,4/366,4по запросу
Общее описание

Конструкция

Исходя из требований проекта ливневой канализации, концентраций загрязнений и требуемых показателей очистки поверхностных вод, состав комплекса очистного оборудования содержит следующие блоки и элементы:

Конструктивно, оборудование для очистки ливневых стоков представляет собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания. Технические колодцы оборудованы стеклопластиковыми, либо чугунными люками.

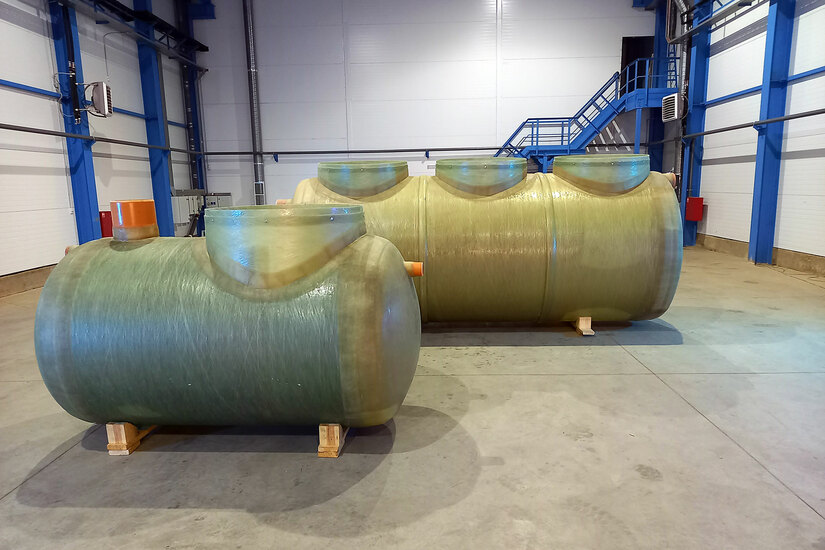

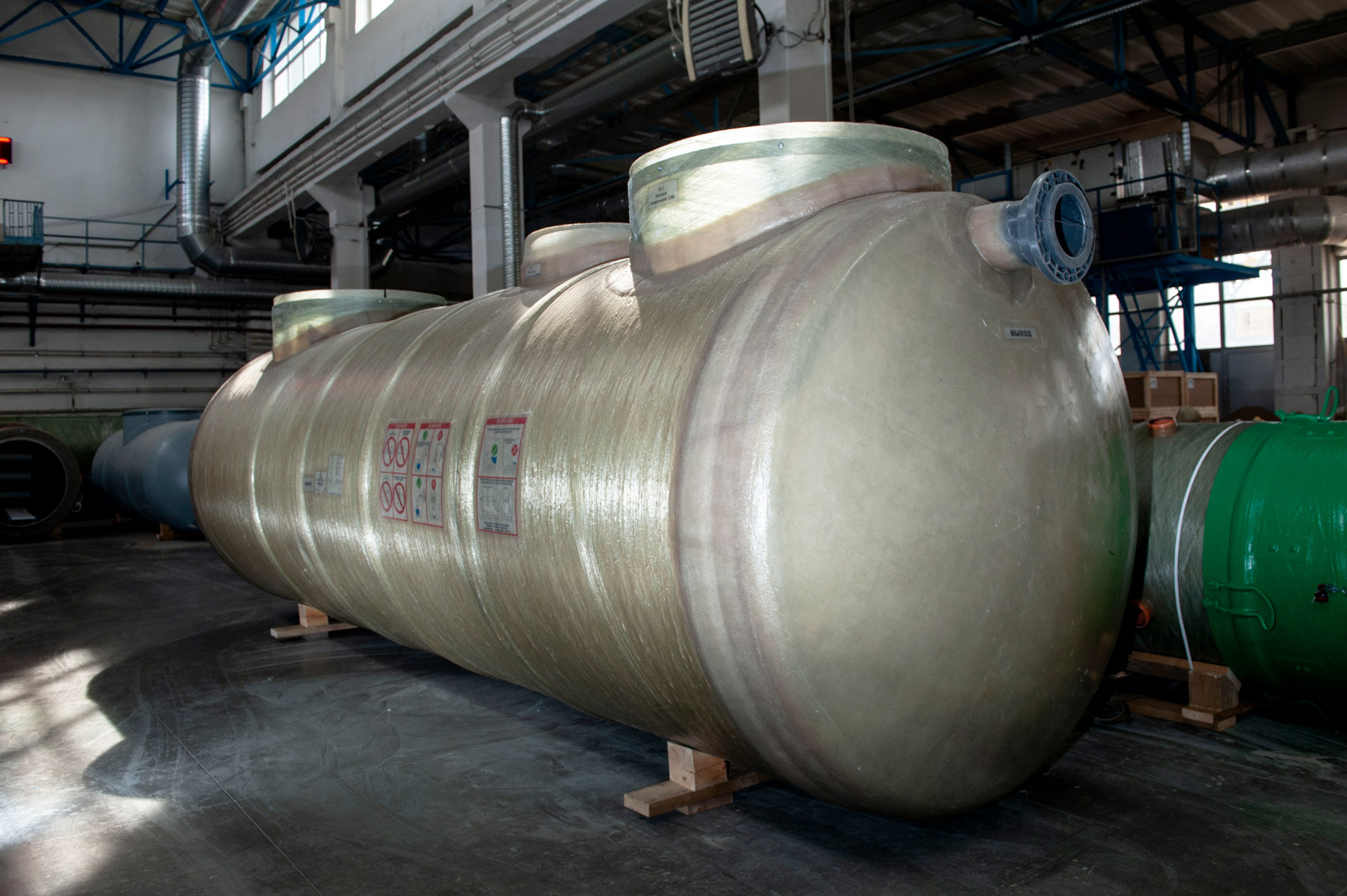

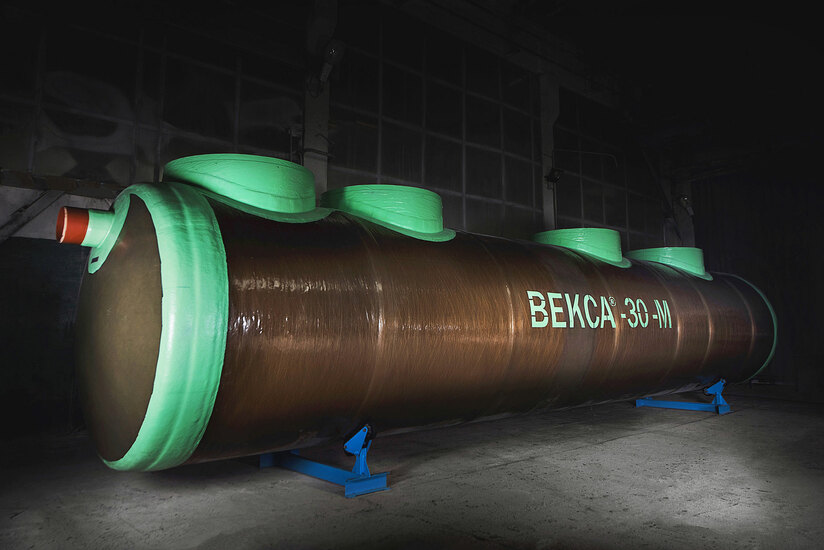

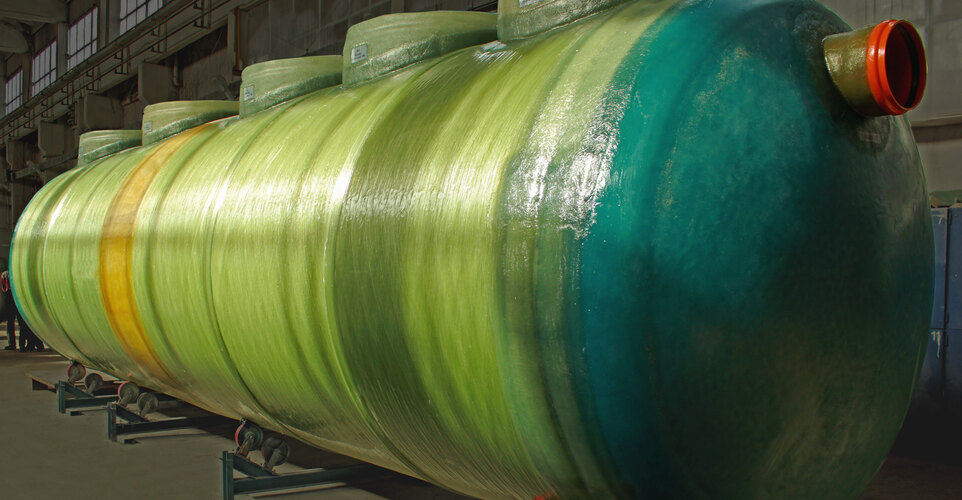

Фотогалерея оборудования

Принцип работы

В ЛОС Векса применяется классический принцип очистки дождевых и талых вод, заключающийся в поэтапном прохождении стоков через четыре отсека:

01 Пескоуловитель
Отвечает за осаждение крупнодисперсных минеральных и органических загрязнений, мусора, а также всплытие пленочных нефтепродуктов.
02 Тонкослойный блок
Разделяет поток воды по многочисленным наклонным пластинам, в ярусах которых происходит укрупнение и всплытие капель нефтепродуктов, а также сползание и удаление взвешенных веществ в виде осадка по противоточной схеме. Тонкослойный блок занимает площадь в 8 раз меньший, чем при традиционном отстаивании.
03 Коалесцентный фильтр
При прохождении через него дождевых вод происходит дальнейшее укрупнение капельных нефтепродуктов, ускоряющее их всплытие. Применение каолесцентного фильтра увеличивает продолжительность времени работы сорбционного блока за счет снижения на него нагрузки.
04 Сорбционный фильтр
Применяемый здесь многослойный кассетный фильтр картриджного типа состоит из полимерных сорбентов и активированного угля. В слое загрузки происходит очистка воды за счет сорбции эмульгированных и растворенных нефтепродуктов до требуемых значений для сброса в водоем рыбохозяйственного назначения первой категории водопользования.

Материалы изготовления

Корпус и перегородки изготавливаются из армированного коррозионно стойкого стеклопластика. Тонкослойный отстойник и фильтры картриджного типа выполнены из полимерных материалов. Входной и выходной патрубки изготовлены из НПВХ.

Видео – процесс изготовления локальных очистных Векса

Расчет производительности

Производительность определяется расчетным путем на основе действующей нормативной документации, СНИП и СП. Для этого нашим инженерам необходимы следующие исходные данные:

  • площадь территории, с которой отводятся дождевые сточные воды;
  • вид покрытия (асфальт, газон, кровля, грунтовая поверхность);
  • климатическая зона, в которой расположен объект;
  • длина сетей ливневой канализации.

Чтобы рассчитать необходимую производительность ливневки и цену очистных сооружений ливневых стоков, заполните и отправьте опросный лист для заказа. После расчета и уточнения исходных данных (при необходимости), в ваш адрес будет отправлено технико-коммерческое предложение с итоговой ценой.

Варианты исполнения:
C системой обогрева

При наземном размещении в неотапливаемом помещении.

Подробнее
В контейнере

Для размещения в вечной мерзлоте или в вахтовых поселках.

Подробнее
Утепленный корпус

При подземном размещении в условиях промерзания грунта.

Подробнее
Преимущества
  • Ливневые очистные соружения Векса подходят для наземного и подземного размещения;
  • Производительность: от 1 до 400 литров в секунду;
  • Степень очистки оборудования разрешает отводить очищенные поверхностные и дождевые воды на рельеф или водоем, либо в сеть городской ливневой канализации;
  • Изготовлены из армированного стеклопластика с перекрестной намоткой;
  • Монтируются на заданную глубину заложения подводящего коллектора при помощи изготовления технических колодцев необходимой высоты;
  • Легкость и простота замены фильтрующих материалов картриджного типа;
  • Оформление очистных сооружений ливневой канализации в корпоративных цветах с нанесением логотипа заказчика;
  • Изготавливается на автоматическом компьютеризированном намоточном станке американского производства;
  • Сырьем являются проверенные стекломатериалы и смолы европейского изготовления.
2
Изготовление от двух дней
5
Гарантия пять лет

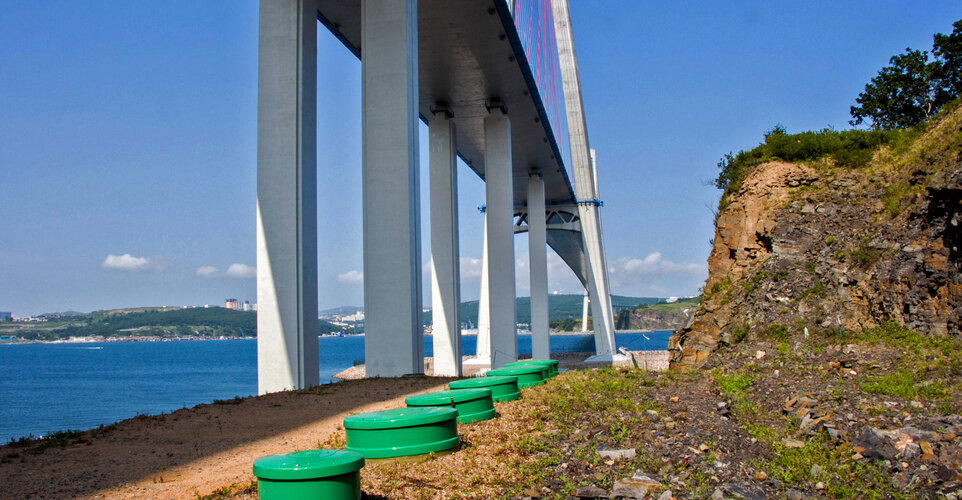

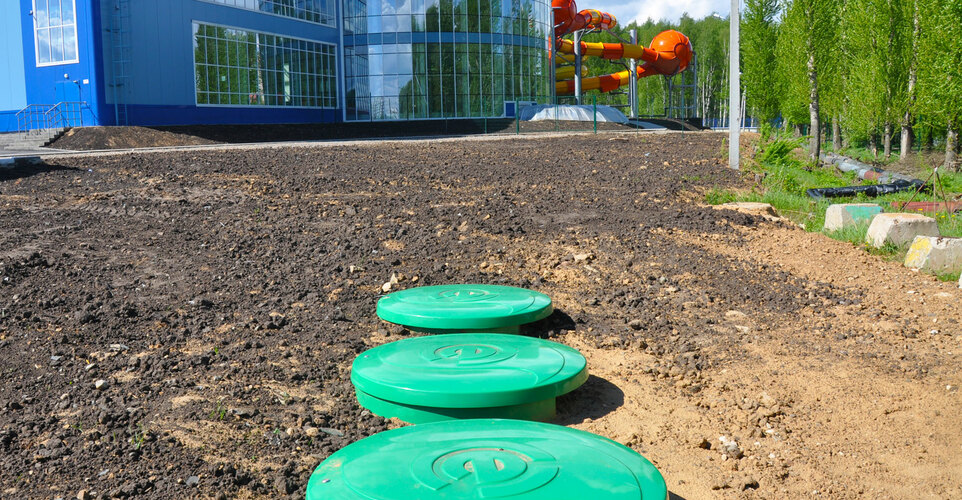

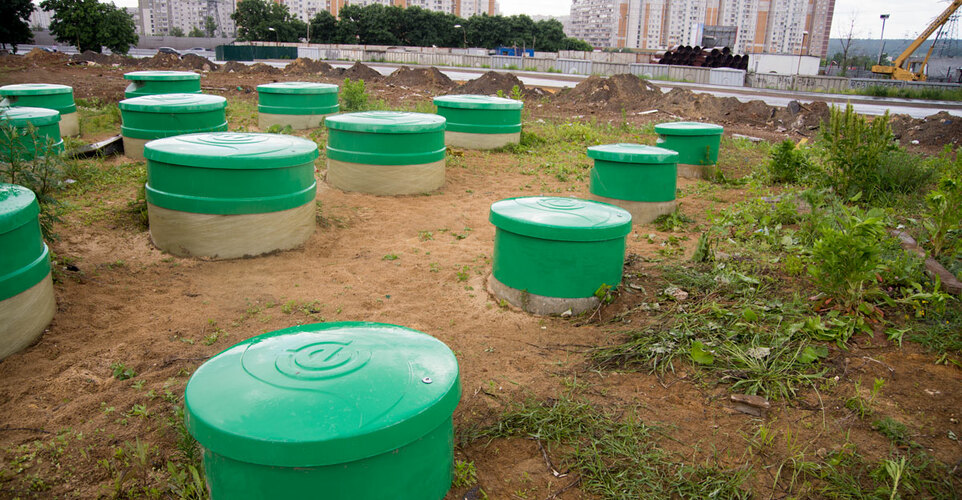

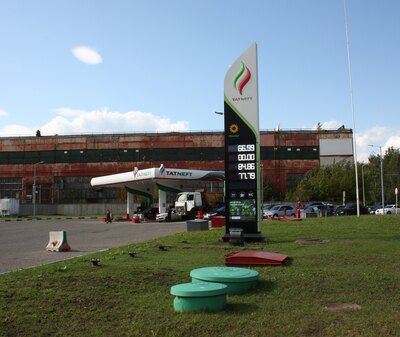

Примеры наших работ
