| Модель | Производи- | Потребляемая | Габаритные | Масса | Стоимость | |
| тельность | мощность | размеры | сухая | с водой | с НДС | |
| м3/ч | кВт | мм | т | т | руб | |
| ФФУ-1К | 1 | 2,3 | 1180 х 1100 х 1440 | 0,25 | 0,63 | 747 441 р. |
| ФФУ-2М | 2 | 2,3 | 1450 х 1330 х 1720 | 0,37 | 1,0 | 937 267 р. |
| ФФУ-4М | 4 | 4,2 | 1785 х 1530 х 1700 | 0,65 | 2,28 | 1 272 853 р. |
| ФФУ-6М | 6 | 3,5 | 2200 х 1785 х 1760 | 0,94 | 3,86 | 1 459 290 р. |
| ФФУ-10 | 10 | 5,9 | 2620 х 1850 х 2300 | 1,85 | 7,0 | 2 728 755 р. |
| ФФУ-15 | 15 | 7,9 | 3440 х 2220 х 2260 | 2,66 | 10,5 | 3 438 908 р. |
| ФФУ-20 | 20 | 7,9 | 3840 х 2220 х 2350 | 2,95 | 12,9 | по запросу |
| ФФУ-30 | 30 | 15,8 | 5600 х 2400 х 2470 | 3,89 | 17,64 | по запросу |
| ФФУ-40 | 40 | 15,8 | 6750 х 2400 х 2470 | 4,0 | 23,0 | по запросу |
| ФФУ-50 | 50 | 19 | 7430 х 2400 х 2530 | 4,7 | 23,0 | по запросу |
| ФФУ-65 | 65 | 18,5 | 6500 х 4700 х 3000 | 8,5 | 36,0 | по запросу |
| ФФУ-80 | 80 | 31,5 | 7200 х 5200 х 2500 | 9,6 | 42,6 | по запросу |
| ФФУ-100 | 100 | 42 | 9600 х 5600 х 2585 | 12,2 | 45,6 | по запросу |
Назначение
Флотационно-фильтрационная установка ФФУ предназначена для очистки сточных вод следующих типов:
- Сточных воды с содержанием нефтепродуктов, масел и взвешенных веществ;
- Ливневых сточных вод с территорий промышленных предприятий;
- Сточных вод автомоек, оборотное водоснабжение;
- Производственных сточных вод.
Конструкция
- Корпус флотационной установки выполнен из черной или нержавеющей стали;
- Корпус сатуратора выполнен из нержавеющей стали;
- Удаление шлама с поверхности шламовым механизмом;
- Встроенный дополнительный фильтр для доочистки стоков.
Процесс очистки
- Камера смешения (при необходимости)
- Служит для смешения химических реагентов со сточными водами, образования коагуляции загрязнений с образованием хлопьев и как следствие повышении эффективности очистки воды флотацией.
- Сатурация
- В этом узле происходит растворение под повышенным давлением атмосферного воздуха в очищенной воде для подачи в камеру флотации.

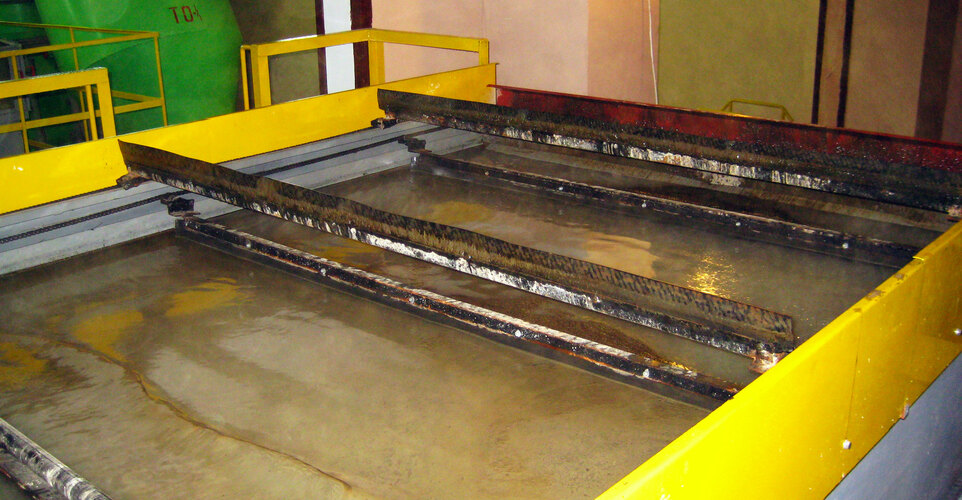

- Флотация
- Предназначена для подъем загрязнений на поверхность флотатора при помощи процесса флотации. Также здесь происходит удаление загрязнений в шламовый карман в виде флотошлама.
- Фильтрация
- Здесь происходит финишная доочистка сточной воды от «хвостов» нефтепродуктов и взвешенных веществ. Для очистки сточных вод до требований к сбросу в ливневую канализацию, либо в водные объекты рыбохозяйственного назначения, необходимо установить дополнительный двухступенчатый сорбционный фильтр ФСД с активированным углем и ультрафиолетовый обеззараживатель очищенной воды.

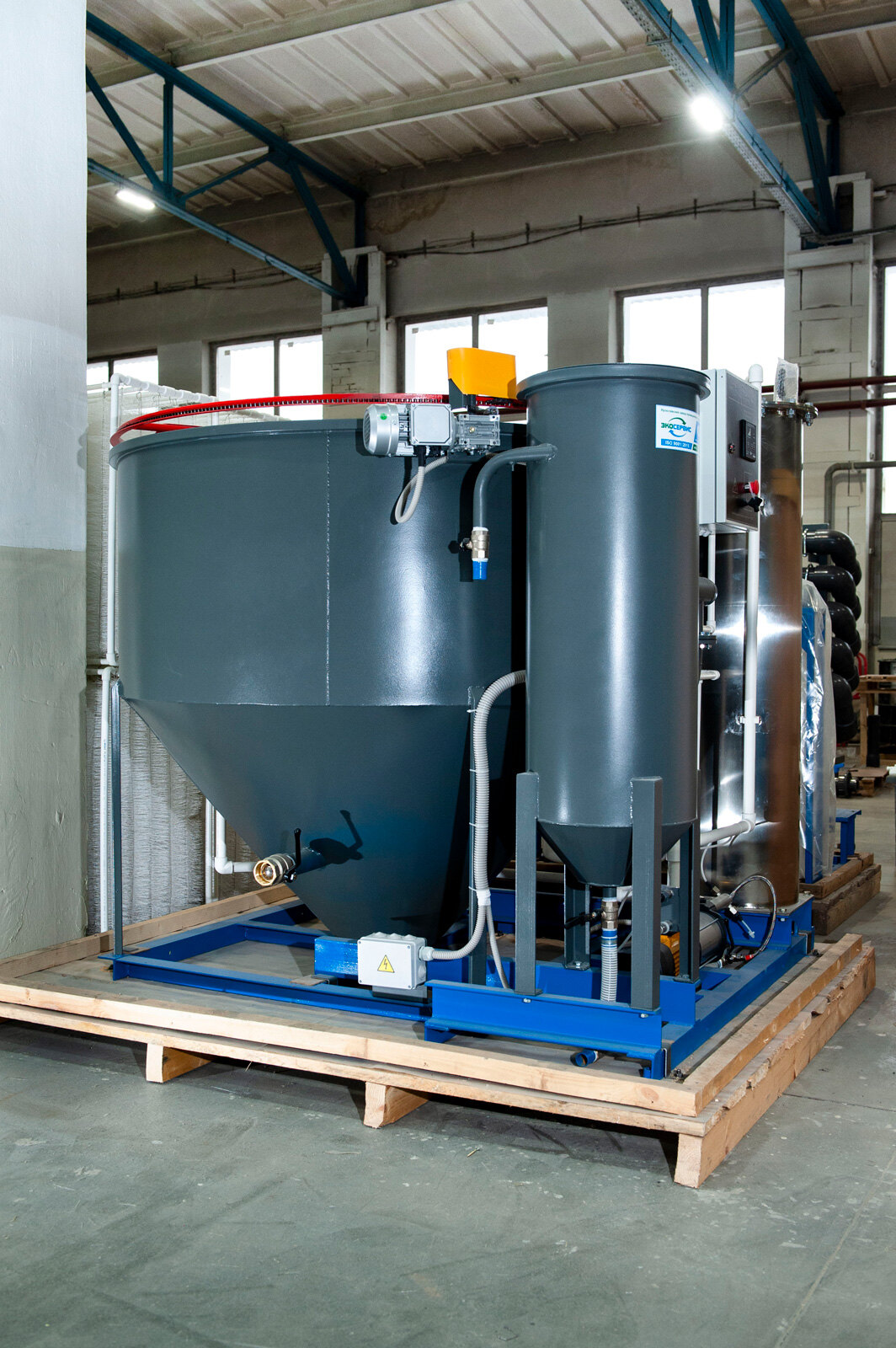

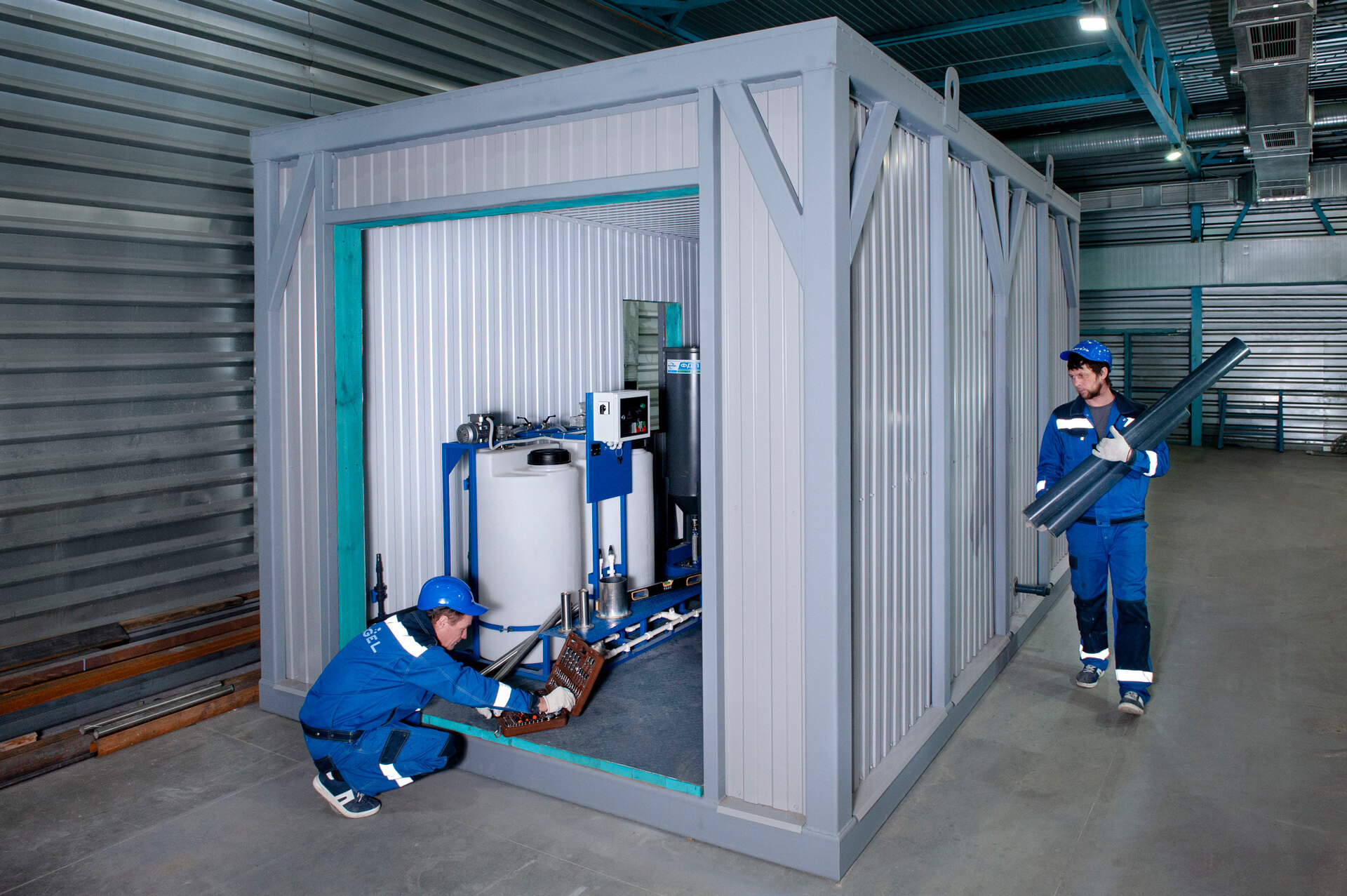

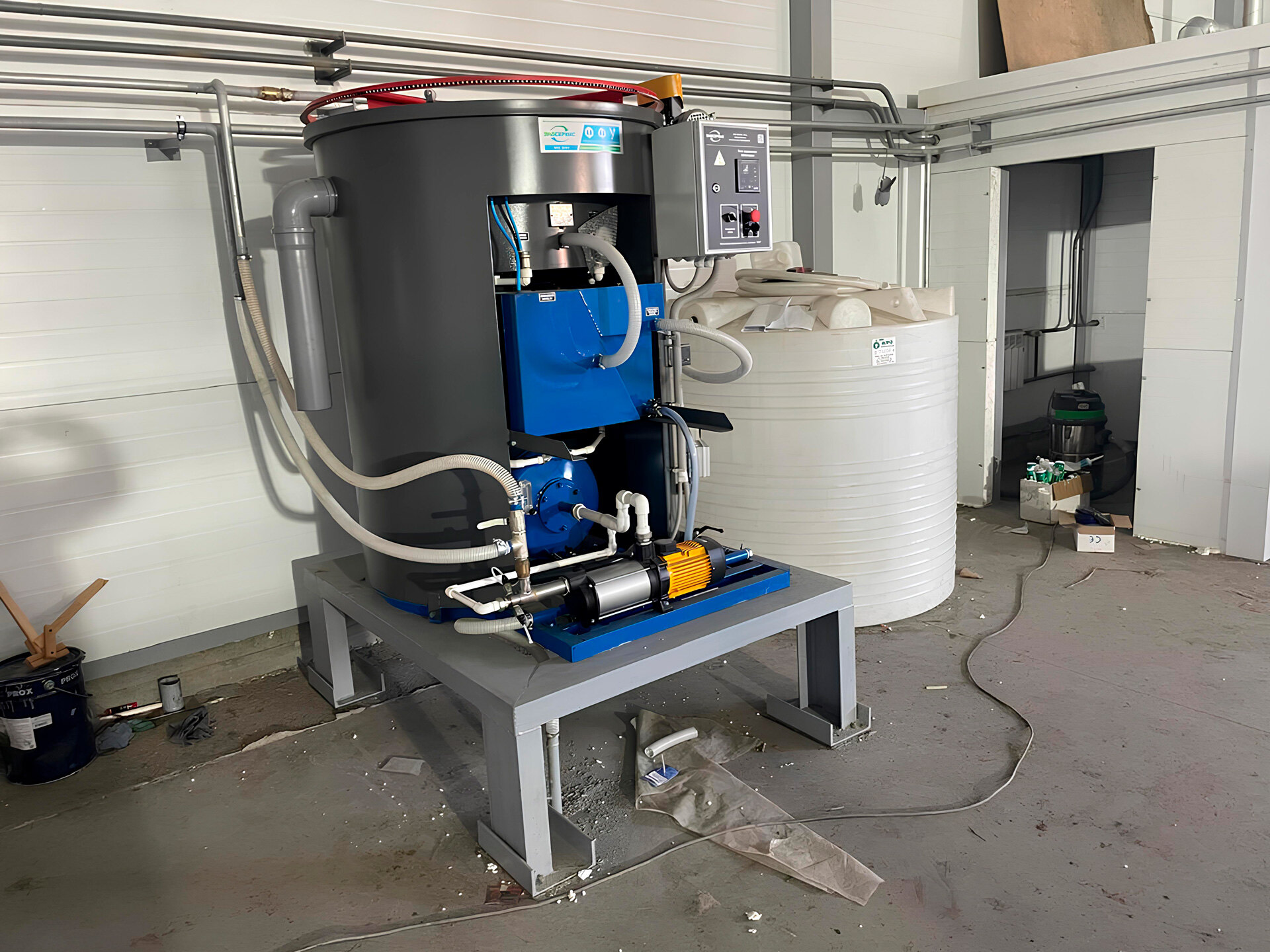

Фотогалерея оборудования
Подбор
Выбор производительности флотационной установки и режим ее работы определяется несколькими факторами:
- Состав сточных вод (концентрации взвешенных веществ, нефтепродуктов, рН и т.п.);
- Характер сточных вод (производственные, ливневые, подтоварные, их смесь)
- Равномерность подачи сточных вод
- Температура сточных вод;
- Место сброса очищенной воды (водоем и его категория, городская, ливневая канализация);
- Требования по обеззараживанию;
- Требования по удалению и обработке осадка.
Для правильного выбора флотатора и составления полной технологической схемы очистных сооружений, включающих усреднители, отстойники-нефтеловушки и т.п. необходимо учитывать множество факторов и самым простым способом является заполнение Опросного листа, либо звонок нашему специалисту, который поможет подобрать необходимое оборудование.
Монтаж оборудования
Монтаж оборудования следует производить с учетом требования паспорта на флотатционную установку ФФУ.
Данное оборудование монтируется на ровный бетонный пол в отапливаемом помещении (температура воздуха от +5 °С) с принудительной вентиляцией и освещением.
При монтаже необходимо учитывать расположение подводящего и отводящего трубопроводов канализации; местонахождение накопителя флотошлама.
Преимущества
- Производительность от 1 до 100 м3/час
- Возможность очистки сточных вод с химическими реагентами;
- Напорная подача сточных вод;
- Применение на различных нефтесодержащих стоках.
