Flotomax® S

Очистка промышленных сточных вод

Флотатор Flotomax S
Назначение

Флотационная обработка сточных вод необходима для очистки сильнозагрязненных стоков, снятия основных загрязнений перед сбросом в городскую канализацию, а также для предварительной очистки промышленных сточных вод перед биологическими или иными методами обработки стоков.

Варианты технологических схем с использованием напорного флотатора Flotomax-S могут иметь различные компоновочные решения. В зависимости от требований предъявляемых к сбрасываемым сточным водам предприятий, оборудование может применяться отдельно, либо в составе комплекса очистных сооружений промышленных стоков.

Назначение флотатора

Применяется в следующих отраслях:

Назначение флотатора Flotomax:

  • Предварительная очистка промышленных сточных вод предприятий;
  • Удаление образовавшегося избыточного активного ила;
  • Локальная очистка производственного стока.

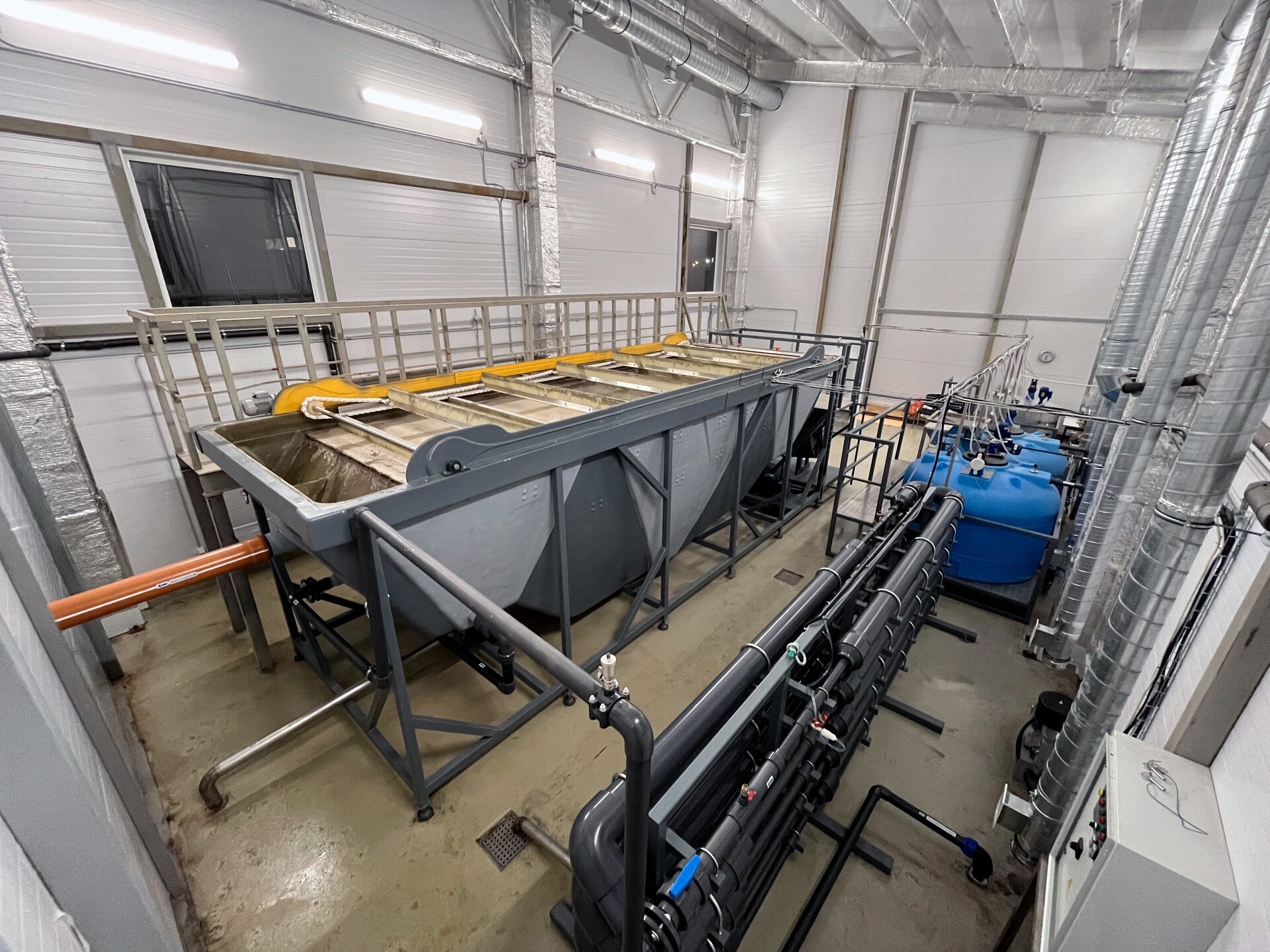

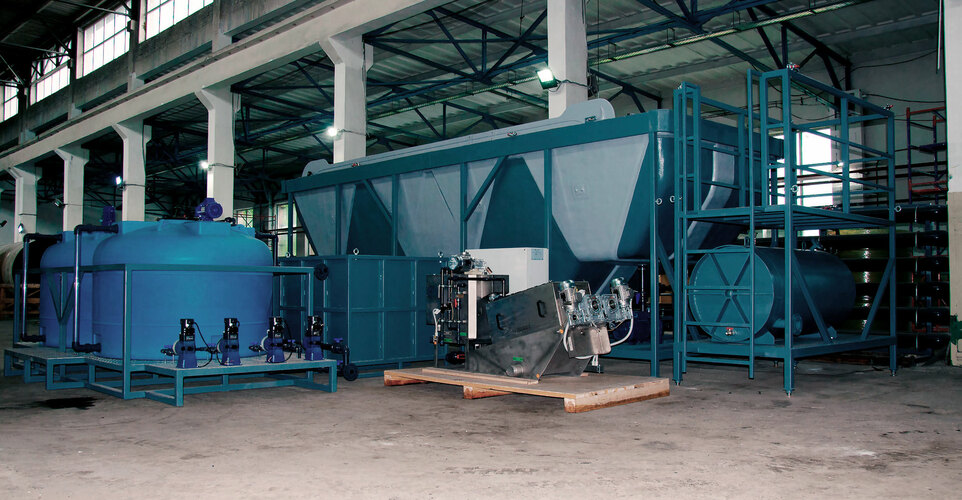

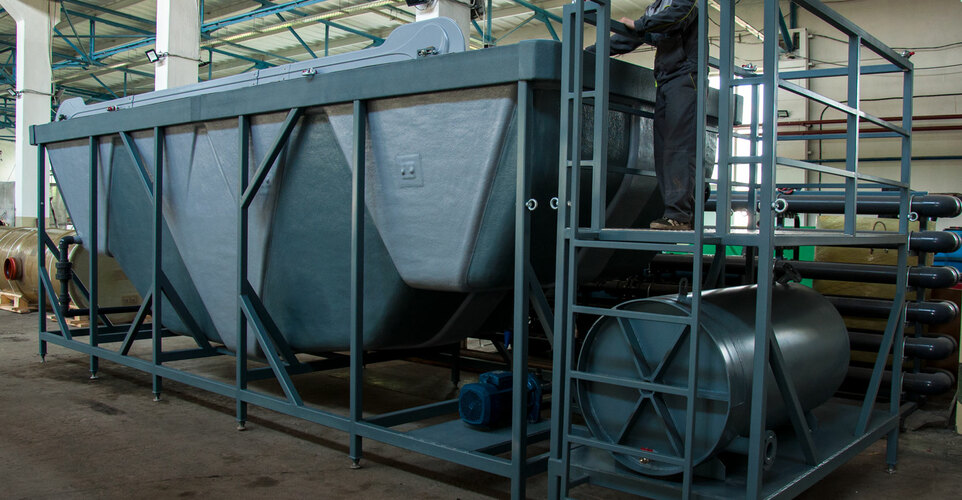

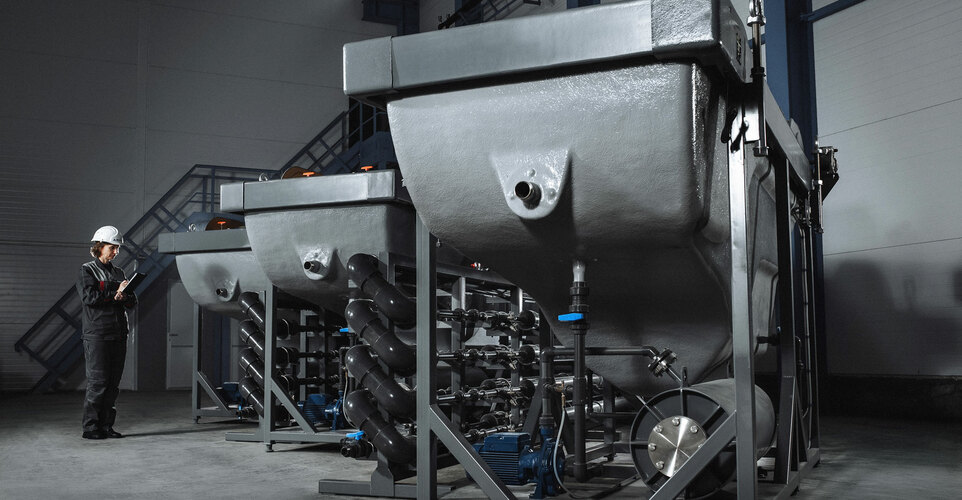

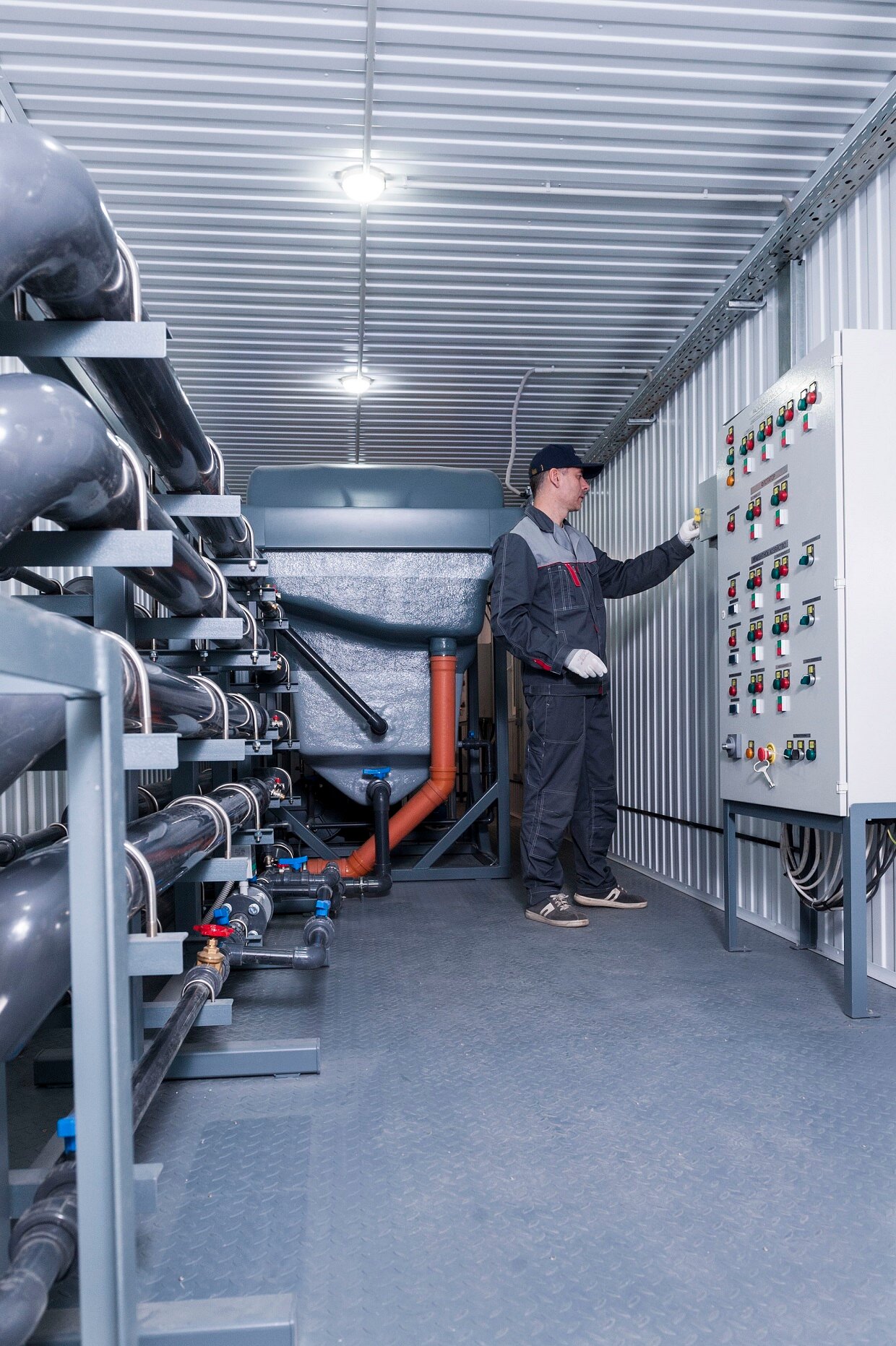

Фотогалерея оборудования

Характеристики и цены
НаименованиеПроизводи-УстановленнаяГабаритные размеры ванныМассаСтоимость
тельность?мощностьBLHсухая / с водойс НДС
м3/часкВтммммммтруб
Flotomax-2S2-32,41 4003 6002 0000,75 / 2,751 934 000 р.
Flotomax-5S5-85,81 6005 8002 0001,1 / 6,12 769 000 р.
Flotomax-10S10-157,82 5005 9002 2002 / 12по запросу
Flotomax-15S15-239,52 5008 4002 7003,5 / 21,4по запросу
Flotomax-20S20-30122 50010 4002 7004,2 / 26,2по запросу
Flotomax-30S30-45162 50013 8002 7006,3 / 42,3по запросу
Общее описание
Показатели очистки поверхностных стоков
Взвешенные веществадо 95%
Нефтепродуктыдо 95%
ХПКдо 40%
БПКдо 60%
Жирыдо 98%
Фосфатыдо 95%
Железодо 95%
ПАВдо 60%
Фенолыдо 40%
Аммонийная группадо 10%

При необходимости, перед флотатором проводится реагентная обработка производственных сточных вод для повышения эффекта очистки.

Видео работы Flotomax-S

Комплектация

  • Корпус из стеклопластика;
  • Насосное оборудование;
  • Сатуратор;
  • Механизм шламоудаления;
  • Шкаф управления.

Опционально:

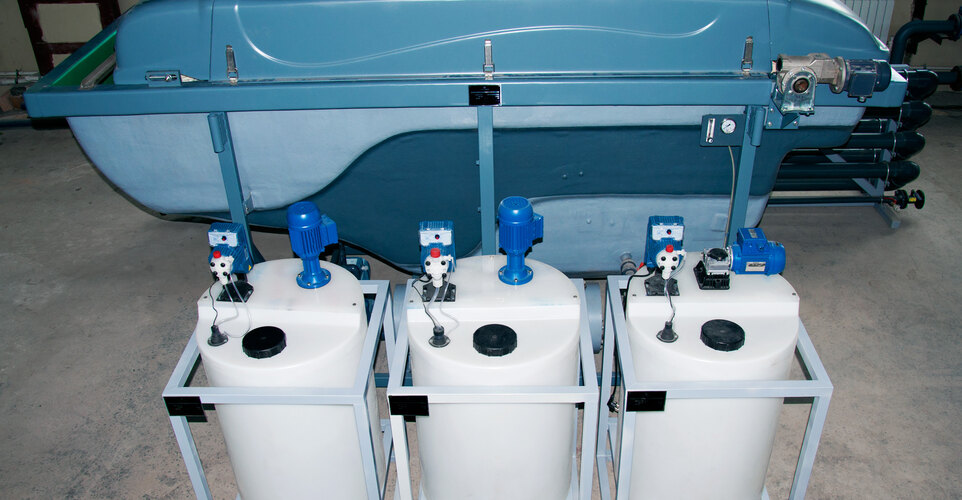

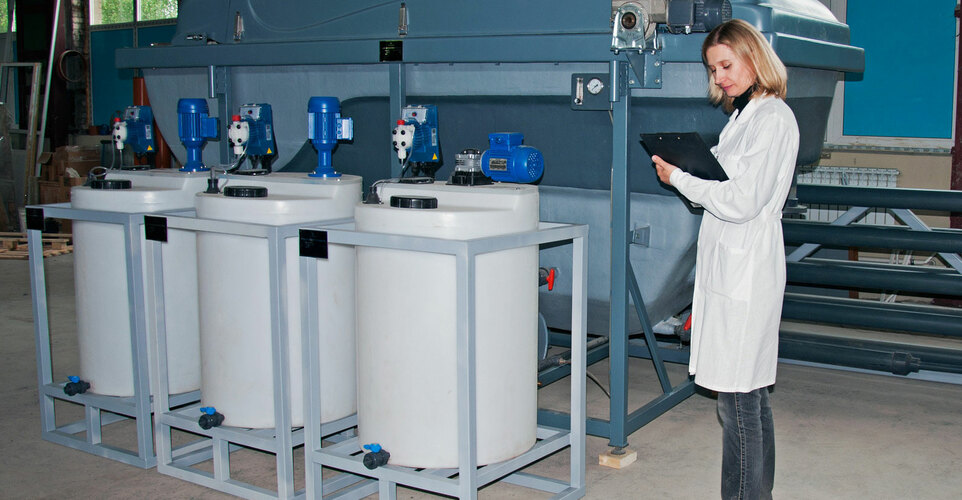

  • Реагентное хозяйство;
  • Трубчатый смеситель.

Конструкция

Напорные флотаторы Flotomax-S изготавливаются из коррозионостойкого армированного стеклопластика на собственном заводе. Используемые технологии и материалы дают возможность эксплуатировать флотационные машины в различных условиях.

Конструкция, гидравлические параметры и технологические характеристики аппарата позволяют оптимально рассчитать его применение для конкретных производственных сточных вод с гибким регулированием процесса очистки для достижения максимальной эффективности работы оборудования на предприятии.

Принцип работы

Промышленные сточные воды, прошедшие предварительную грубую механическую очистку от мусора и крупных механических включений, подаются на флотатор, где в специальном отсеке смешиваются с водой, насыщенной растворенным воздухом, из сатуратора. В процессе смешения с падением давления, по всему объему камеры образуются мельчайшие пузырьки воздуха, которые увлекают за собой частицы загрязнений на поверхность и образуют слой шлама.
Объем рециркуляционной водовоздушной смеси составляет 50% от производительности флотационной установки. С ростом концентраций загрязнений, объем водовоздушной смеси (рецикл), подаваемый во флотатор увеличивается, обеспечивая необходимую степень очистки.
Шлам с поверхности непрерывно удаляется скребковым механизмом в шламовый лоток и по трубопроводу стекает в отдельный шламосборник. Вода, пройдя весь объем флотатора, освободившись от всплывающих загрязнений, проходит под полупогружной перегородкой в отсек чистой воды и сливается по трубопроводу на выпуск.
Из отсека чистой воды осуществляется забор жидкости насосом, установленным на раме. В байпасной линии насоса установлен эжектор, в который через ротаметр с регулировочным вентилем подсасывается воздух. Затем водо-воздушная смесь поступает в сатуратор, где под давлением происходит растворение воздуха в воде. Из сатуратора вода, насыщенная растворенным воздухом, через дросселирующее устройство подается на смешение с исходным промышленным стоком.

Запуск

Комплект поставки флотационного оборудования Flotomax-S включает в себя все необходимые элементы для запуска в работу. Требования к помещению, в котором будет размещено оборудование: наличие отопления, вентиляция и достаточное освещение.

  • Устанавливать следует на ровное подготовленное основание (бетонный пол);
  • В соответствии с руководством по эксплуатации осуществить подключение технологических трубопроводов и электрической разводки;
  • Далее, залив емкость флотатора чистой водой, произвести запуск;
  • Флотационная машина управляется через пульт. Доступно два режима работы: ручной и автоматический. Пульт размещается в непосредственной близости от флотатора, либо прямо на нем.
Расчетная стоимость формируется индивидуально по запросу

Заполните форму опросного листа и мы рассчитаем точную стоимость очистных сооружений промышленных сточных вод для вашего запроса.

Заполнить опросный лист
Преимущества
  • Материал изготовления – армированный самонесущий стеклопластик;
  • При сборке используются качественные комплектующие передовых заводов-изготовителей;
  • Корпус и комплектующие флотационной установки выполнены из коррозионностойких материалов, что позволяет оборудованию работать с агрессивными средами;
  • Оборудование позволяет очищать промышленные сточные воды с высокой концентрацией загрязняющих веществ;
  • Введение воздуха осуществляется за счет естественной эжекции без применения компрессорного оборудования;

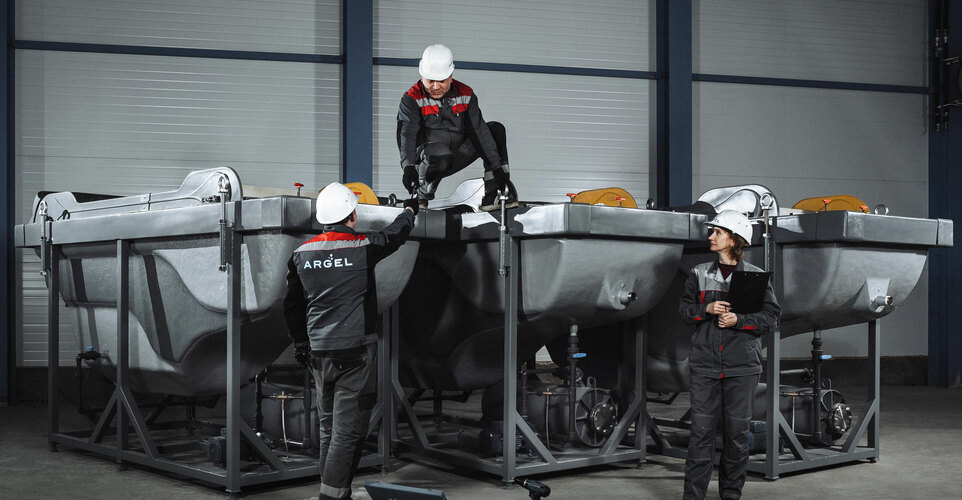

  • После изготовления флотатор происходит производственные испытания;
  • Срок службы стеклопластикового корпуса до 50 лет;
  • Легкость и простота при эксплуатации и обслуживании;
  • Возможны различные варианты цветовых решений оборудования.
50
Cрок службы корпуса 50 лет
30
Производительность до 30 м3/час

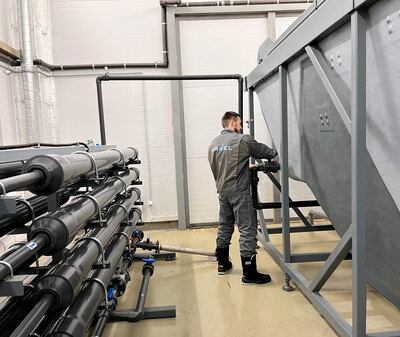

Примеры наших работ
