Комплектная канализационная насосная станция КНС Armoplast представляет собой герметичную стеклопластиковую емкость со смонтированными в ней насосами, обвязкой, лестницей, площадкой для обслуживания, люком и дополнительным оборудованием.
Корпус производится из коррозионностойкого армированного стеклопластика на собственном производстве. Насосы могут устанавливаться непосредственно в резервуаре, либо в отдельной выделенной смежной секции. Оборудование комплектуется насосными агрегатами, трубопроводной и запорной арматурой, а также крепежными элементами, системами автоматизации и обслуживания

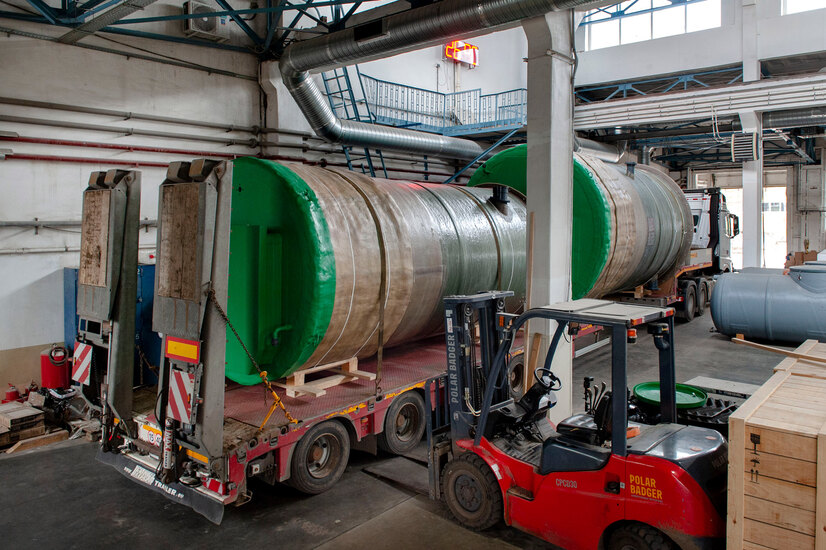

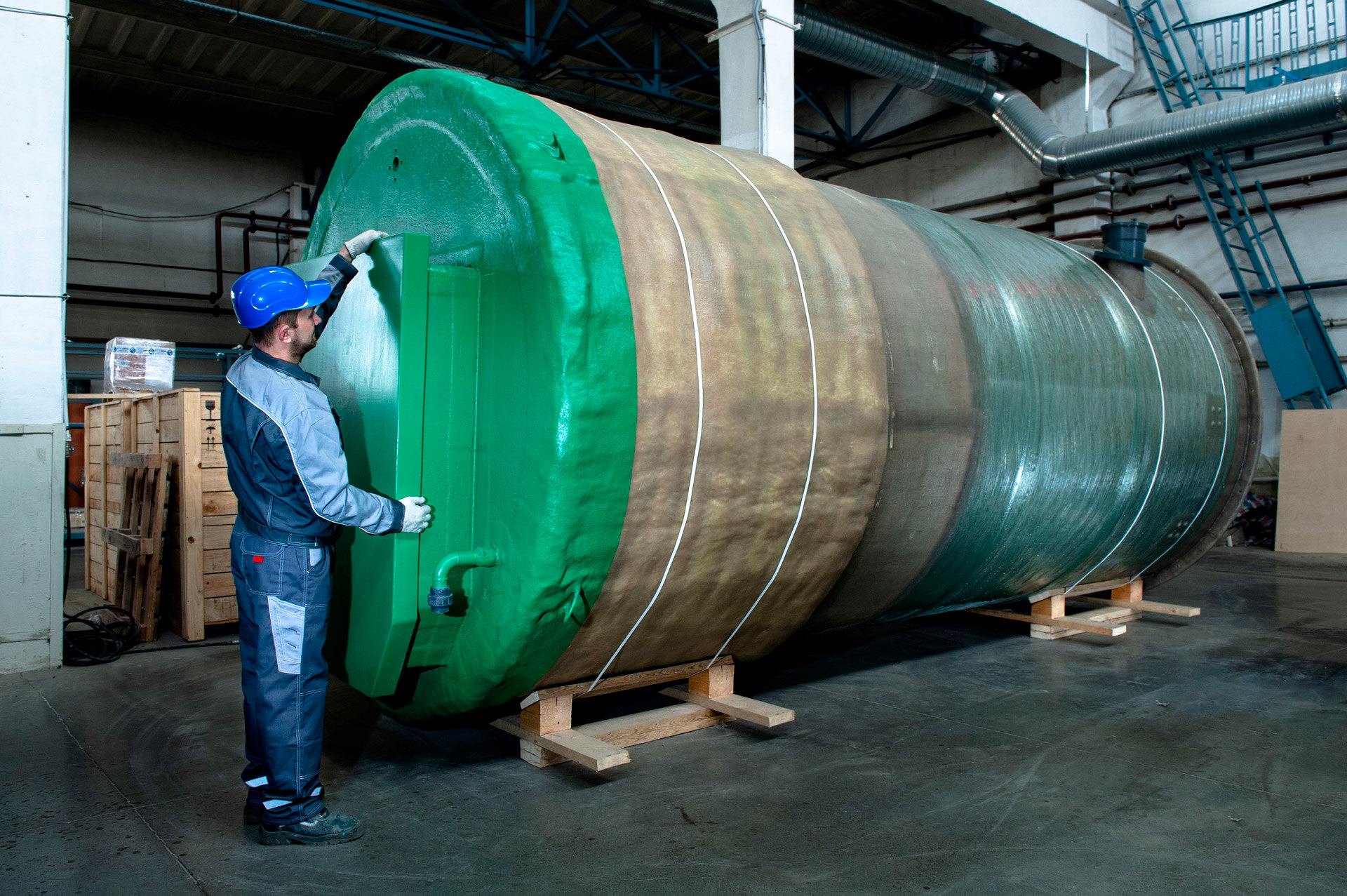

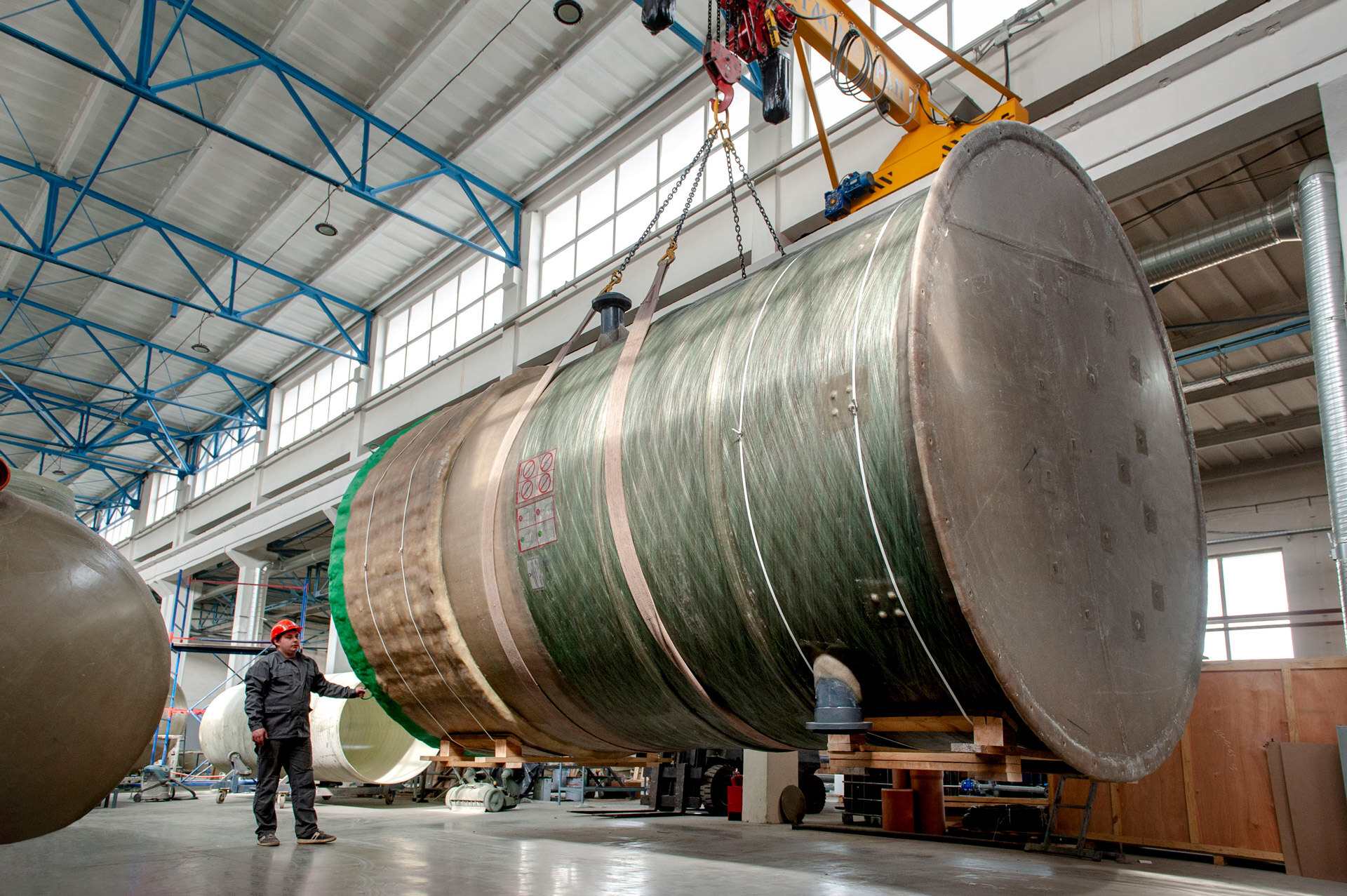

Фотогалерея оборудования
Назначение
- Перекачка канализационных стоков поселков и городов;
- Перекачивание жидкости на очистные сооружения;
- Подача воды на противопожарные нужды;
- Техническое водоснабжение на предприятиях;
- Сброс очищенных сточных вод в удаленный природный водоем;
- Насосные станции подъема воды;
- Различные системы канализации;
- Индивидуальные системы водоснабжения;
- Перекачка специфических и агрессивных жидкостей.
Комплектация
Комплектная КНС Armoplast заводской сборки включает в себя:
- Стеклопластиковый резервуар с крышкой, опорным основанием и технологическими элементами (вентиляция, кабельный ввод и т.д.);
- Рабочий и резервный насосы;
- Направляющие монтажные механизмы, упрощающие установку агрегатов и необходимые для ревизии или замены насоса;
- Трубная обвязка из нержавеющей стали или ПВХ;
- Регулирующая и запорная арматура для возможности направления потока откачиваемой жидкости по требованию;
- Набор поплавковых выключателей для обеспечения автоматической работы;
- Лестница и площадка для удобства обслуживания;
- Контейнер для улавливания мусора;
- Пульт для управления в ручном или автоматическом режимах.
Возможные опции
Мы часто от проектных организаций получаем нестандартные запросы на проработку различного дополнительного оборудования. Всего нашими инженерами было реализовано около 30 видов различных решений. Ниже приведены самые частые из них:
- Утепление и обогрев. При размещении канализационной насосной станции в условиях низких отрицательных температур, на этапе производства в заводских условиях выполняется утепление корпуса теплоудерживающими материалами. При необходимости, КНС оборудуется системами принудительного обогрева.
- Расходомер. В комплект поставки может быть включен расходомер для учета количества перекачиваемой жидкости.
- Измельчитель. Позволяет перерабатывать крупнофракционные отходы канализации, которые затем удаляются насосом. Устанавливается вместо контейнера для улавливания мусора.
- Быстровозводимый павильон. Позволяет устанавливать дополнительное оборудование для обслуживания.
- Заслонки. Устанавливаются на подводящий трубопровод, чтобы исключить попадание жидкости в станцию.
Проектирование
Комплектные канализационноые насосные станции КНС Армопласт проектируются и изготавливаются в соответствии с поставленной задачей, учитывая специфику объекта. В зависимости от назначения, условий предполагаемого размещения и предъявляемых требований определяются конструктивные и технологические параметры к оборудованию.
Функциональный состав и оснащение станции перекачки стоков могут варьироваться в широких диапазонах. При этом выполняется индивидуальный подбор комплектующего оборудования и расчет конструкции по заданным параметрам, что позволяет оптимизировать окончательную стоимость КНС.
Основными параметрами для расчета цен канализационной насосной станции являются:
- Объём приемного резервуара;
- Тип жидкости;
- Требуемый расход жидкости в единицу времени (расход насоса);
- Высота подъёма жидкости (напор насоса) и протяженность напорного коллектора;
- Глубина залегания подводящих трубопроводов;
- Вариант размещения корпуса станции.
Видео - процесс производства оборудования компанией Аргель
Монтаж

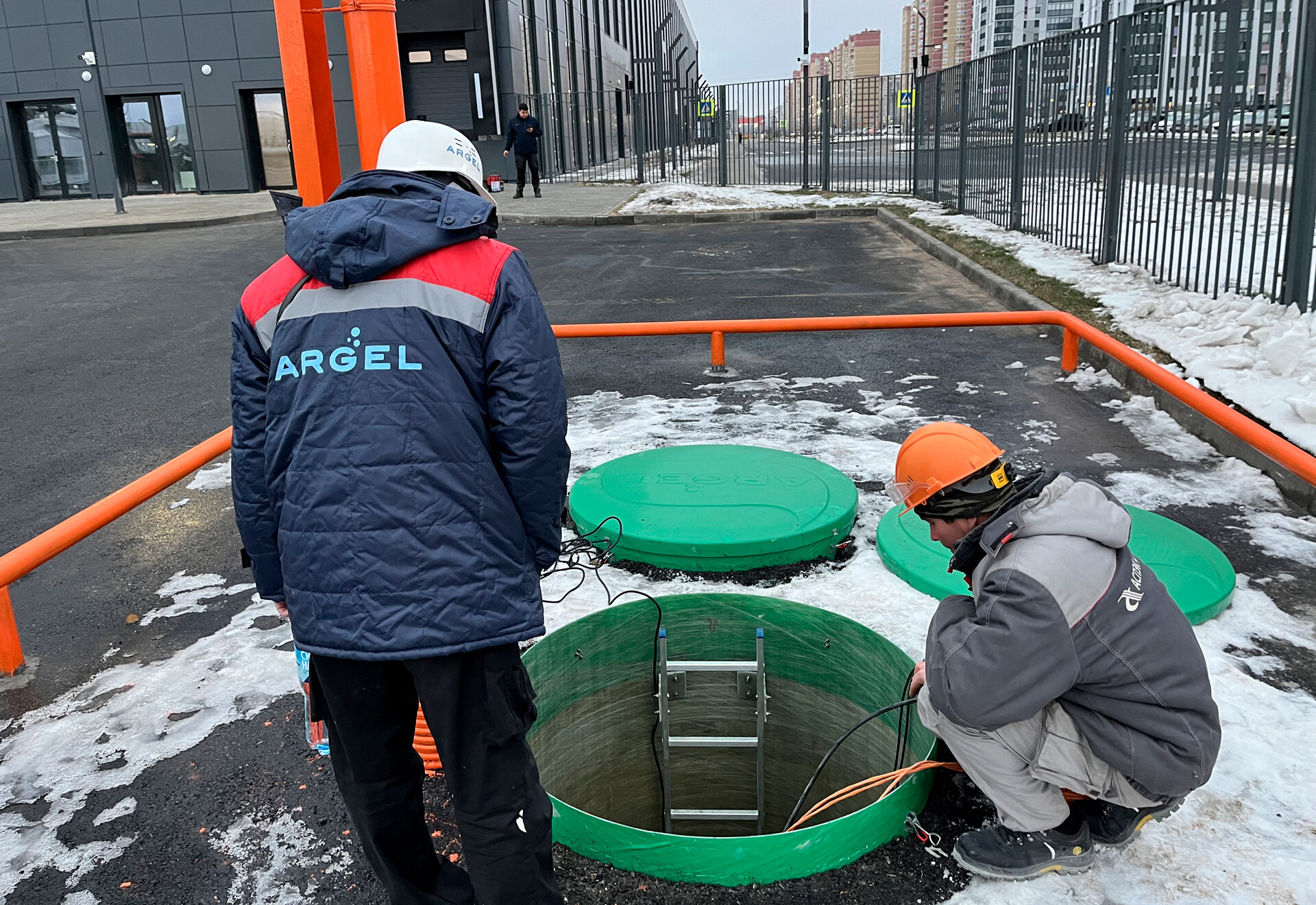

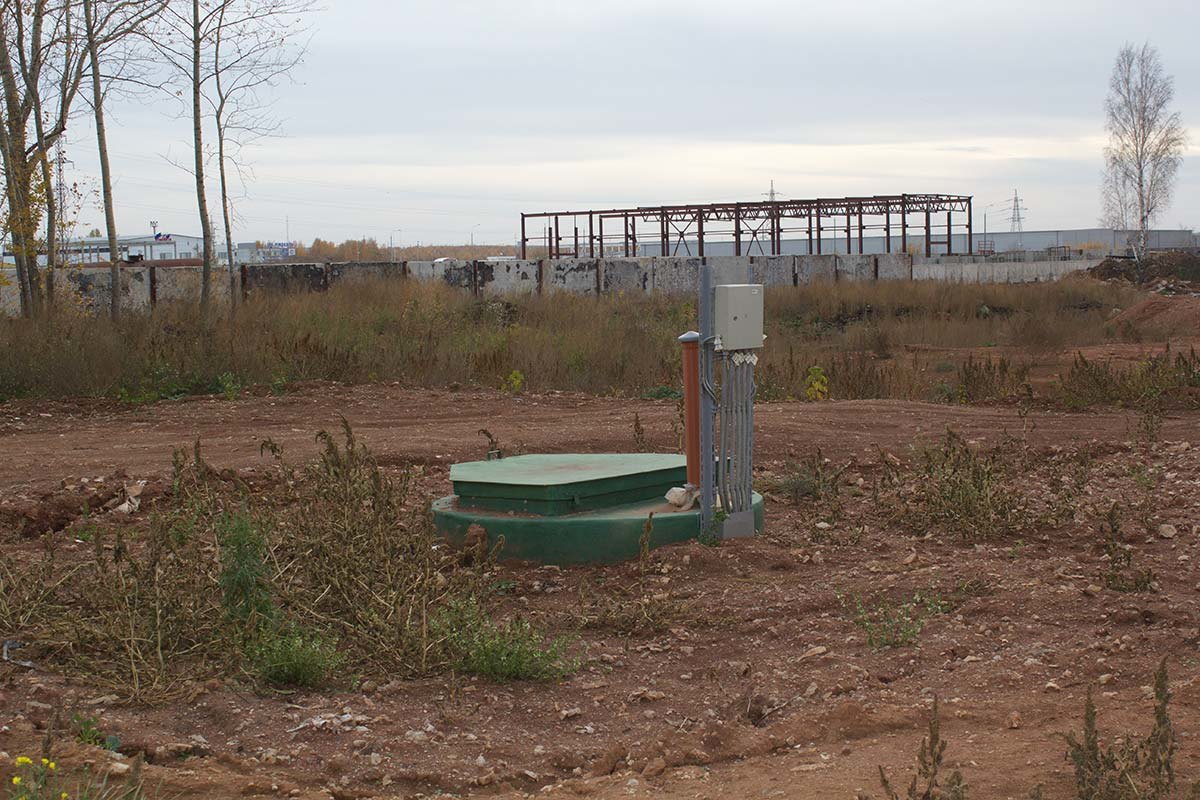

Монтаж комплектной КНС осуществляется под землю, при этом на поверхности остается только смотровой люк для обслуживания.
Станция может размещаться как под газоном, так и под проезжей частью, но в последнем случае необходимо предусмотреть разгрузочную плиту, а люки из стеклопластика заменить на чугунные.
Видео - монтаж емкостного оборудования из стеклопластика
- Роется котлован перед монтажом корпуса станции перекачки канализационных стоков, готовится хорошо утрамбованное грунтовое основание, на котором укладывается (или отливается) армированная фундаментная плита, рассчитанная заранее по нагрузке и гидрогеологическим условиям грунта.
- Устанавливается корпус и фиксируется анкерными соединениями на фундаменте, осуществляется присоединение входных и выходных патрубков. Далее производится обратная засыпка корпуса песком с послойным трамбованием.
- С помощью направляющих механизмов опускаются насосы, подвешиваются и выставляются по уровню поплавковые датчики и подключаются электрические кабели к пульту управления, который, в зависимости от варианта исполнения, может размещаться как в сухом отапливаемом помещении, так и на открытом воздухе, в специальном корпусе.
Принцип работы
Принцип работы станции перекачивания стоков Armoplast заключается в аккумуляции поступающего объема жидкости в резервуаре через входные патрубки со съемным контейнером, мусор из которого периодически удаляется на утилизацию на полигон ТБО.
Накопление жидкости происходит до определенного уровня, который устанавливается поплавковым датчиком. По сигналу датчика происходит запуск насосного агрегата и начинается откачка жидкости через распределительные патрубки.
За счет установки резервного насосного агрегата, поплавковых выключателей и пульта автоматического управления возможна организация различных режимов работы канализационной насосной станции, диктуемых спецификой условий её применения.
Могут быть предусмотрены варианты дополнительного запуска резервного насоса при увеличении притока перекачиваемого стока, а также автоматического переключения насосов при аварии одного из них. Кроме того, имеется режим выравнивания моторесурса насосного оборудования путем чередования запусков рабочего и резервного насосов за счет автоматического переключения с равными временными интервалами.
Пульт управления сигнализирует о работе насосов, их аварии и переполнении КНС. Прекращение их работы происходит при отсутствии поступления жидкости в резервуар по нижнему уровню поплавкового выключателя.
Обслуживание
Обслуживание производится в соответствии с технической документацией на оборудование и технологическим регламентом по эксплуатации объекта.
| Модель? | Расход | Напор | Вид? | Количество | Шкаф | Размеры корпуса | Цена | |
| стоков | насосов | управления | диаметр | высота | с НДС | |||
| м3/час | м | шт | нал. | м | м | руб | ||
| КНС Armoplast-ST-2 | 6 | 10 | хоз-быт | 1 | + | 1,2 | 3,5 | по запросу |
| КНС Armoplast-ST-5 | 10 | 10 | вода | 2 | + | 1,2 | 3,5 | по запросу |
| КНС Armoplast-ST-8 | 15 | 10 | хоз-быт | 2 | + | 1,2 | 3,5 | по запросу |
| КНС Armoplast-ST-9 | 20 | 10 | вода | 2 | + | 1,2 | 4 | по запросу |
- Проектируются по индивидуальным техническим заданиям клиента - высокая надёжность;
- Клиент покупает комплектные станции КНС заводской сборки;
- Быстрый и простой монтаж;
- Короткие сроки изготовления;
- Прочный самонесущий корпус из армированного стеклопластика произведенного методом спиральной намотки;
- Срок службы стеклопластикового корпуса более 50 лет;
- Высокая коррозионная стойкость стеклопластика, возможность перекачки сточных вод с агрессивной средой;
- Мусороулавливающая корзина - простая и надёжная защита насосов и трубопроводных сетей;
- Станция перекачки канализационных стоков комплектуется насосным оборудованием и блоками автоматического управления ведущих мировых производителей;
- Технологичность станции КНС Armoplast обеспечена высококачественными материалами и комплектующими, применяемыми при сборке;
- Компактные габариты обеспечивают мобильность при транспортных перевозках;
- Возможность оперативной ревизии и замены насосов за счёт применения автоматических муфт и насосных направляющих.
