Наши сотрудники помогут выполнить расчет и подбор оборудования с учетом ваших пожеланий и требований по эффективности очистки
Характеристики | Производи- тельность | Диаметр | Диаметр | Потребляемая | Масса | Высота патрубков | Цена с НДС | |
Модель СДВ | патрубков | мощность | входного | выходного | ||||
л/c | мм | мм | кВт | кг | мм | мм | руб | |
СДВ-2 | 2 | 1200 | 110 | 0,29 | 400 | 1360 | 1280 | 353576 |
СДВ-5 | 5 | 1200 | 110 | 0,55 | 460 | 1870 | 1290 | 429326 |
СДВ-10 | 10 | 1500 | 160 | 1,14 | 615 | 1565 | 1275 | 637630 |
СДВ-15 | 15 | 1500 | 160 | 1,65 | 600 | 1450 | 1280 | По запросу |
СДВ-20 | 20 | 1500 | 160 | 2,2 | 690 | 1700 | 1420 | По запросу |
СДВ-30 | 30 | 1500 | 200 | 3,0 | 800 | 1950 | 1470 | По запросу |
СДВ-40 | 40 | 2000 | 315 | 3,85 | 1050 | 1620 | 1130 | По запросу |
СДВ-50 | 50 | 2000 | 250 | 4,2 | 1220 | 2450 | 1870 | По запросу |
СДВ-60 | 60 | 2000 | 315 | 4,9 | 1220 | 2200 | 1820 | По запросу |
СДВ-70 | 70 | 2000 | 315 | 6,3 | 1285 | 2100 | 1810 | По запросу |
СДВ-80 | 80 | 2000 | 315 | 6,3 | 1300 | 2200 | 1820 | По запросу |
СДВ-90 | 90 | 2000 | 315 | 8,4 | 1385 | 2100 | 1810 | По запросу |
СДВ-100 | 100 | 2000 | 315 | 8,4 | 1405 | 2200 | 1820 | По запросу |
Видео производства СДВ
Станция дезинфекции СДВ предназначена для обеззараживания очищенной технической, хоз-бытовой, поверхностной сточных вод за исключением питьевой воды. Cогласно типоряда имеют производительность от 2 л/с до 100 л/с.
Полноценное ультрафиолетовое обеззараживание очищенной сточной воды возможно путем соответствия ее качества следующим требованиям СанПин 2.1.4.1074-01, СанПин 2.1.5.980-00 и МУК 4.3.2030-05 по физическим и химическим показателям. При превышении допустимых уровней хотя бы по одному из качественных показателей, регламентируемых документами, приведёнными в п.1.2.2, требуется проведение дополнительных исследований по возможности обеспечения эффективного обеззараживания УФ-облучениеми и определению эффективной дозы облучения для конкретных сооружений.
Конструкция и принцип работы

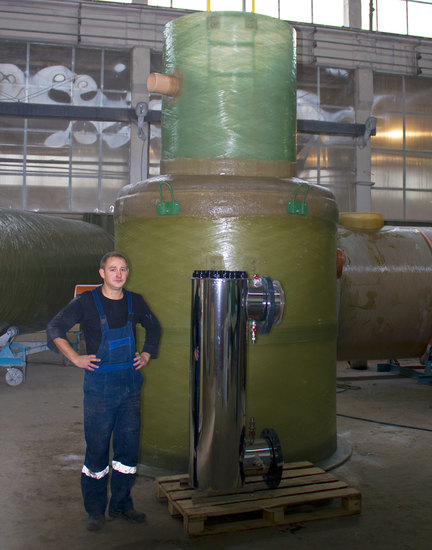

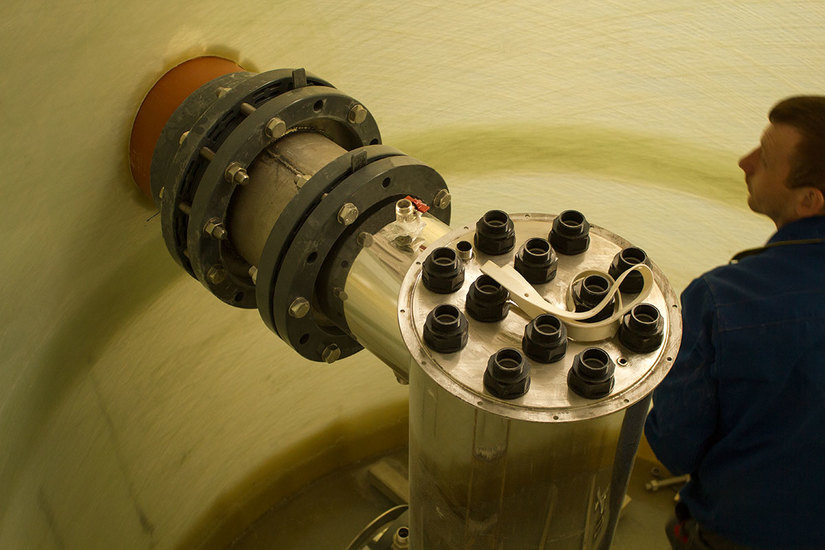

Обеззараживатель СДВ представляет собой цилиндрический стеклопластиковый корпус с установленной сверху на него стеклопластиковой крышкой. Корпус станции разделен с помощью перегородки на два отсека в одном из которых находится блок обеззараживания воды. Блок ультрафиолетового обеззараживания выполнен из нержавеющей стали со степенью защиты оболочки IP 68 это позволяет работать ему при полном погружении в воду. Внутри камеры обеззараживания находятся УФ лампы, размещенные в кварцевых колбах. Контроль за работой УФ установки осуществляется с помощью шкафа управления, который должен быть размещен в закрытом помещение, строительной бытовке или термошкафе с температурой окружающей среды от +10 °C до +35 °C при относительной влажности до 80%.
Очищенная сточная вода поступает в станцию УФ обеззараживания через входной патрубок, где затем, пройдя первый отсек, перетекает через соединительный патрубок в блок обеззараживания, в котором за счет УФ излучения происходит гибель большинства бактерий и вирусов. Далее обеззараженная сточная вода через выходной патрубок отводится из станции СДВ.
Уровни лотков трубопроводов в камерах также могут отличаться: или на одной оси (если это заводское изделие ООО «Витэко» или на разных уровнях в зависимости от параметров сети).

















Подбор оборудования
Станция УФ обеззаразживания сточных вод СДВ подбирается по следующим основным показателям: расход сточной воды (л/с), глубина заложения подводящей трубы, размещение (под газон, чугунный люк). Также Вы можете заполнить опросный лист у нас на сайте.
Комплектация
В комплект поставки обеззаразживателя сточных вод входят: стеклопластиковый корпус, люк, лестница, УФ установка обеззараживания воды, монтажный комплект для крепления блока обеззараживания (более подробно в руководстве по эксплуатации), руководства по эксплуатации (на СДВ, на УФ установку обеззараживания воды), бытовка (опция).
Монтаж и эксплуатация
Видео монтажа
Эксплуатация:
- Эксплуатация оборудования должна осуществляться персоналом старше 18 лет и прошедшим соответствующий инструктаж;
- Запрещается попадание в СДВ строительного мусора, краски, эмульсии и агрессивных химических веществ;
- Допустимый pH подаваемой очищенной сточной воды должен быть от 6,5 до 8,5 ед.
Рекомендации по монтажу:
- При отсутствии поступления стоков в холодный период года (при температуре 0 °С и ниже) необходимо произвести откачку стока для избежания поломки оборудования.
- Движение автотранспорта над оборудованием строго запрещено, так как это может привести к повреждению оборудования.
- Экономичность по сравнению с другими дорогостоящими методами обеззараживания воды;
- Является одним из наиболее безопасных методов очистки сточных вод, так как не влияет на физико-химические свойства воды;
- Эффективность УФ обеззараживания стоков за счет очень высокой степени очистки от микробов и вирусов;
- Компактность станции СДВ за счет подземного размещения. На поверхности в закрытом помещении остается только шкаф управления;
- Простота в обслуживание и замене ламп;
- Высокая прочность корпуса за счет применения высокопрочного стеклопластикого корпуса;
- Долговечность и надежность за счет применения современных технологий.
Заполните форму опросного листа и мы рассчитаем точную стоимость станции дезинфекции воды для вашего запроса.
