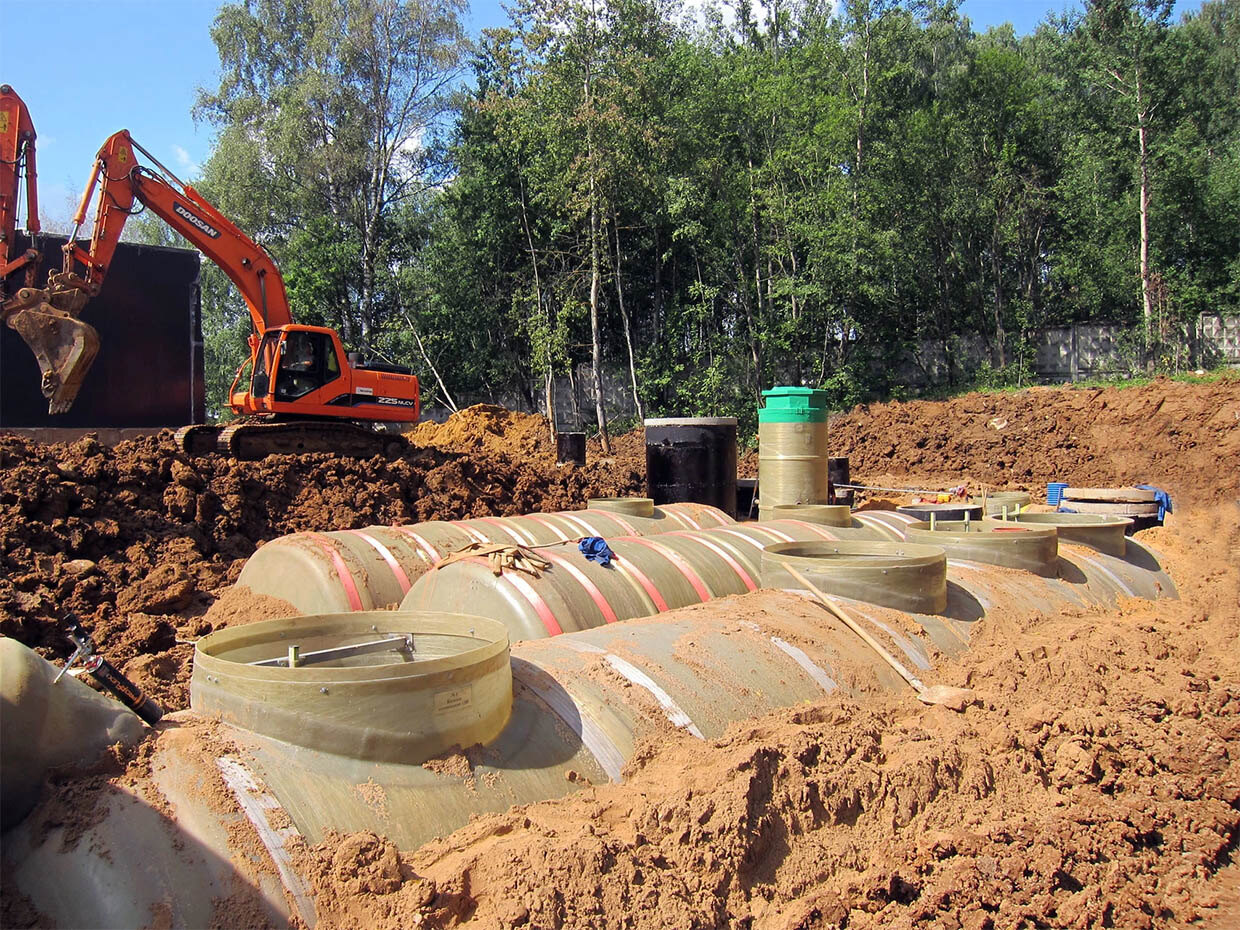

Векса-80-М
Ливневые очистные сооружения
![](/images/3/c/6/fpz/weksa-80-.jpg)
Характеристики | |
---|---|
Производительность | 80 л/с |
288 м3/ч | |
Габариты корпусов | 9540х2000 - 2 шт; 5040х2000 - 2 шт |
Размер установки в плане? | |
- длина | 24350 мм |
- высота | 2180 мм |
- ширина | 5000 мм |
Высота патрубков | |
- входного | 1800 мм |
- выходного | 1450 мм |
Диаметр корпуса | 2000 мм |
Диаметр патрубков | 400 мм |
Рабочий объём? | 76,2 м3 |
Масса (сухая/с водой)? | 6/82,2 т |
Объём нефтепродуктов | 1,54 м3 |
Объём осадка | 10,82 м3 |
Сорбционных фильтров | 18 шт |
Технических колодцев | 18 шт |
Корпусов | 4 шт |
Базовая комплектация | |
---|---|
Блок БВ установки Векса | - |
Блок ПН установки Векса | 2 шт |
Блок СМ установки Векса | 2 шт |
Фильтры сорбционные, комплект | 1 шт |
Руководство по эксплуатации | 1 шт |
Дополнительная комплектация | |
Колодец смотровой узловой КС-У | 1 шт |
Колодец смотровой поворотный КС-П | 4 шт |
Колодец смотровой для отбора проб КС-ОП | 1 шт |
Комплект труб с муфтами | 1 шт |
Фильтры сорбционные, комплект | 1 шт |
Монтажный комплект? | 1 шт |
Лестницы алюминиевые | 12 шт |
Датчики уровня нефтепродуктов | 2 шт |
Датчики уровня осадка | 2 шт |
Показатели очистки поверхностных стоков | |||
---|---|---|---|
Загрязнитель | На входе, макс. | На выходе | |
Векса | Векса-М | ||
Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
ХПК, мгO2/л | 1200 | 10 | 10 |
БПК5, мгO2/л | 150 | 2 | 2 |
Эскиз Векса-80-М
![Векса-80-М эскиз](/images/5/f/5/ret/veksa-80-m-eskiz.png)
Описание и принцип работы
Установка Векса-80 представляет собой подземные или надземные ливневые очистные сооружения, состоящие из четырех цилиндрических блоков, объединенных попарно. Такое оборудование предназначено для очистки нефтесодержащих сточных вод, в первую очередь поверхностных (ливневые и талые) со складских территорий, производственных площадей, жилых микрорайонов и пр.
Очистка сточных вод производится в несколько стадий:
- На первом этапе происходит отстаивание стоков, в результате чего происходит выпадение песка и мусора в осадок, происходит всплытие нефтепродуктов на поверхность отстойника.
- Вторым этапом идет тонкослойный блок, который применяется для интенсификации процесса осаждения и выделения из сточных вод загрязнений за счет увеличения контактной поверхности. При малых габаритах, сокращается время отстаивания, что приводит к существенному снижению габаритных размеров оборудования.Тонкослойные модули представляют собой полимерные трубки, собранные в блоки, формирующие перекрестные плоскости для осаждения и всплытия загрязнений. В этом же блоке размещен коалесцентный модуль, на котором происходит укрупнение капель нефтепродуктов.
- Третья стадия заключается в сорбционной дополнительной очистке осветленных стоков. Существует два варианта сорбционных элементов, в зависимости от требований к сбросу по основным загрязнениям - нефтепродуктам и взвешенным веществам.
Очистное оборудование Векса изготавливается из стеклокомпозита на намоточных станках. Этот материал не подвержен гниению, весьма стоек к коррозии в отношении агрессивных жидкостей и обладает высокими прочностными характеристиками.
ЛОС Векса-80 и Векса-80-М разработаны в габаритных размерах, позволяющими перевозить составные модули в стандартных 20- и 40-футовых контейнерах, что значительно снижает транспортные расходы и сроки доставки. Для наземного размещения, очистные сооружения устанавливаются в контейнерах, либо утепляются пенополиуретаном с системой обогрева саморегулирующим греющим кабелем.
